Označení spínačů |

Jistič (také známý jako automatický jistič) zabraňuje přehřátí a požáru elektroinstalace, chrání před úrazem elektrickým proudem a také zajišťuje nepřetržitý provoz elektrické sítě automatickým vypínáním poškozených oblastí.

Jako všechno zboží uváděné do oběhu i jističe podléhají povinnému označování. Označení je soubor písmen, číslic, nápisů, symbolů aplikovaných na tělo stroje, obal a průvodní dokumentaci. Označení spínačů obsahuje informace o jeho výrobci, vlastnostech a bezpečných provozních režimech zařízení. Tyto informace pomáhají spotřebiteli při správném výběru a nákupu stroje vhodného pro konkrétní elektrickou síť.

Jaké typy přepínačů existují?

Existují různé typy strojů, z nichž každý je navržen pro specifické účely.

Typy jističů jsou klasifikovány:

1. Podle způsobu instalace:
2. vestavěný – pro instalaci do rozvaděče;
3. modulární – pro instalaci na DIN lištu;
4. v lisovaném pouzdře – pro domácí použití.
5. Podle počtu pólů:
6. jednopólový – k ochraně jednoho vodiče;
7. bipolární – k ochraně 2 vodičů (fáze + nula);
8. třípólový – k ochraně 3 vodičů (fáze + nulový vodič + zem);
9. čtyřpólový – k ochraně třífázových vodičů a nulového vodiče.
10. Podle typu vydání:
11. tepelné – jističe se spouštějí při přetížení;
12. elektromagnetické – spouštěné zkratem;
13. kombinované – kombinuje oba typy vydání.
14. Podle charakteristik vydání:
15. A – pro citlivá elektronická zařízení;
16. B – osvětlovací sítě;
17. C – elektromotory, domácí spotřebiče;
18. D – pro silné indukční zátěže.
19. Podle jmenovitého proudu:
20. 1 A, 2 A, 3 A, 6 A – pro osvětlení, zásuvky;
21. 10 A, 16 A, 25 A – pro výkonné elektrospotřebiče (bojler, pračka);
22. 32 A, 40 A, 63 A – pro elektrická kamna, elektromotory.
23. Podle jmenovitého napětí – 220V, 380V, 400V, 660V atd.
24. Pro další funkce (například přítomnost indikátoru napájení, obloukové ochrany, s dálkovým ovládáním atd.).

Tyto charakteristiky a symboly jsou uvedeny v označení strojů.

Bezpečnost uživatele závisí na kvalitě jističe. Při výběru zařízení je důležité věnovat pozornost přítomnosti dokumentů od výrobce potvrzujících shodu s bezpečnostními požadavky a absenci rizik pro život uživatele za předpokladu správného provozu. Z tohoto důvodu jsou stroje před uvedením do oběhu testovány v rámci certifikace.

Vlastnosti certifikace jističů

Elektrotechnické výrobky vč. jističe podléhají následujícím předpisům Euroasijské hospodářské unie (dále jen TR CU):

• kontrolovat dodržování norem elektrické bezpečnosti zařízení, která pracují pod napětím do 1000 V – TR TS 004/2011;
• při posuzování kompatibility zařízení a odolnosti proti rušení se uplatňují požadavky TR CU 020/2011.

Certifikát je vydán na základě zkušebního protokolu provedeného pozitivně v následujících ukazatelích:

• přítomnost elektrické izolace;
• žádné elektrické nebezpečí;
• schopnost fungovat bez rušení nebo vyzařování jiných elektrických spotřebičů;
• odolnost proti hluku;
• pevnost, odolnost proti opotřebení;
• absence mechanických rizik a odolnost vůči jiným vnějším vlivům;
• schopnost pracovat stabilně při přetížení napájecího zdroje, přehřátí atd.

Dále bude vyžadováno prohlášení vypínačů pro použití v domácnosti v souladu s TR EAEU 037/2016. Prohlášení potvrzuje, že elektrická zařízení neobsahují nebezpečné látky nebo jsou v rámci maximálně přípustných norem.

Vysokonapěťová zařízení vč. výkonové vypínače podléhají deklaraci dle požadavků legislativy Ruské federace, tzn. podle nařízení vlády Ruské federace č. 2425. Postup zahrnuje kontrolu dodržování norem stanovených normami:

• GOST 9098-78 – pro monitorování nízkonapěťových jističů;
• GOST R 50030.2-2010 – používá se pro hodnocení slaboproudých rozvodů a řídicích zařízení, vč. automatické spínače.

Musíte také zkontrolovat shodu stroje s normami požární bezpečnosti formou certifikace podle federálního zákona č. FZ-123.

Výrobce nebo dovozce má právo se dodatečně podrobit dobrovolné certifikaci za účelem prokázání kvality stroje a zvýraznění jeho speciálních vlastností. Postup zahrnuje testování indikátorů vybraných žadatelem v souladu s GOST. při kontrole dodržování norem GOST. Můžete rozvíjet techniku. podmínky (TU) v případě nesrovnalostí s GOST a také zaregistrovat dokument u státu. Registr.

Požadavky na značení jističů

V Čl. 5 TR CU 004/2011 uvádí požadavky na označení jističů v panelu, ostatních elektrotechnických výrobků nízkého napětí – místa jeho použití a další vlastnosti.

Typ, model spínače, jeho hlavní technické detaily. vlastnosti a parametry ovlivňující provozní bezpečnost jsou vyznačeny na těle výrobku na přístupném místě.

Na typový štítek, který musí být připevněn k tělu stroje, je povoleno umístit označení. Na obalu musí být také vytištěny informace o výrobci, jeho logo, název, hlavní charakteristiky.

Označení musí být jasné, čitelné, nesmazatelné a snadno čitelné. Veškeré informace o zařízení musí být uvedeny na místě přístupném uživateli. Zkratky a symboly musí odpovídat normám. Značení se provádí v ruštině.

Na tělo stroje lze vytisknout další informace, například schéma zapojení, datum výroby, sériové číslo.

Označení musí být odolné vůči okolním vlivům (teplota, vlhkost, chemikálie).

Také vlastnosti stroje, podmínky pro jeho instalaci a bezpečné používání musí být uvedeny v provozních dokumentech připravených výrobcem (pas, návody, pokyny).

Údaje na výrobku a jeho obalu musí odpovídat údajům uvedeným v provozní dokumentaci.

Jaké údaje jsou uvedeny v označení?

Označení jističů obsahuje následující informace:

• název výrobce, logo společnosti (ochranná známka);
• model zařízení;
• řada spínačů (skládá se z alfanumerického označení);
• jmenovitý proud stroje;
• jmenovité napětí, pro které je jistič navržen;
• počet pólů (fází), které může stroj spínat;
• typ, charakteristika spouště, doba odezvy při přetížení;
• třída omezení proudu;
• způsob připojení;
• datum výroby;
• normy, kterým zařízení vyhovuje;
• dodatečné informace.

Automatické jističe, které úspěšně prošly certifikací podle CU TR, jsou označeny symbolem „EAS“ (značka oběhu na trhu EAEU). Označení „STR“ se na zařízení použije, pokud výrobek prošel hodnocením podle RF PP č. 2425 (výkonové vypínače).

Přítomnost čárového kódu v označení zjednodušuje a automatizuje účtování pohybu zboží a také dává právo vstupovat do velkých maloobchodních prodejen, kde je přítomnost čárového kódu povinná.

Co jsou schémata jističů a proč jsou potřeba?

Grafická schémata můžete vidět na značení jističů. Obsahuje údaje o principu činnosti stroje a způsobu jeho zapojení. Schéma ukazuje obvod s možnostmi připojení.

Na značení jsou použita grafická schémata, aby:

• zjednodušit instalaci a údržbu jističe;
• správně připojit zařízení k síti a načíst;
• určit účel každého kontaktu jističe;
• rychle zjistit příčinu poruchy stroje.

Schéma může obsahovat informace o proudu, napětí, typu spouště a dalších charakteristikách jističe.

Dekódování symbolů z označení automatických spínačů

Na značení můžete vidět taková označení charakteristik jako řada jističů, jmenovitý proud, maximální vypínací proud, třída omezení proudu, charakteristika časově-proud a další.

Vysvětlením hlavních charakteristik jističů se rozumí následující:

1. Série – toto označení je uvedeno za názvem výrobce (značky), určuje konstrukční vlastnosti, design, rozměry a doplňkové funkce.
2. Jmenovitý proud je jednou z důležitých charakteristik, což znamená maximální proud, který může jistič procházet po dlouhou dobu bez přehřátí. Stanoveno bez časového omezení při +30 C (čím vyšší hodnota teploty, tím nižší jmenovitý proud). Pokud je získaná hodnota vyšší než zadaná mezní hodnota, zařízení nelze použít.
3. Maximální vypínací proud (vypínací schopnost) je maximální zkratový proud, který může stroj vypnout bez poškození kontaktů, tento indikátor je důležitý pro zajištění bezpečnosti elektrické sítě. Udává se v ampérech. Hodnoty 4500 A se používají pro domácí elektrické sítě, 6000 A – pro průmyslové.
4. Třída omezení proudu – určuje schopnost omezit zkratový proud. Čím vyšší třída, tím menší proud bude protékat chráněným obvodem a tím rychleji dojde k vypnutí jističe.
5. Časově proudová charakteristika – určuje závislost doby chodu jističe na hodnotě proudu. Existují různá hodnocení (A, B, C, D), z nichž každá je vhodná pro ochranu specifického typu zátěže.

Nedodržení pravidel pro provádění postupů posuzování shody může vést k pokutám podle čl. 14.43 Kodex správních deliktů Ruské federace. Porušení pravidel označování má za následek odpovědnost podle čl. 14.46. Produkt může být stažen z oběhu. Je dokonce možné násilně zastavit činnost podniku až na 90 dnů.

Abyste se vyhnuli chybám, právním následkům a ztrátě času, stačí kontaktovat centrum Znak.store. Cena služeb závisí na objemu procedur.

Konzultace jsou zdarma, přihlašte se.

Na správné volbě jističů v konečném důsledku závisí bezpečný provoz celé elektrické sítě nebo jejích jednotlivých úseků a také zařízení, která jsou k ní připojena. Jističe musí v souladu se zásadou selektivity včas odpojit obvod od napětí.

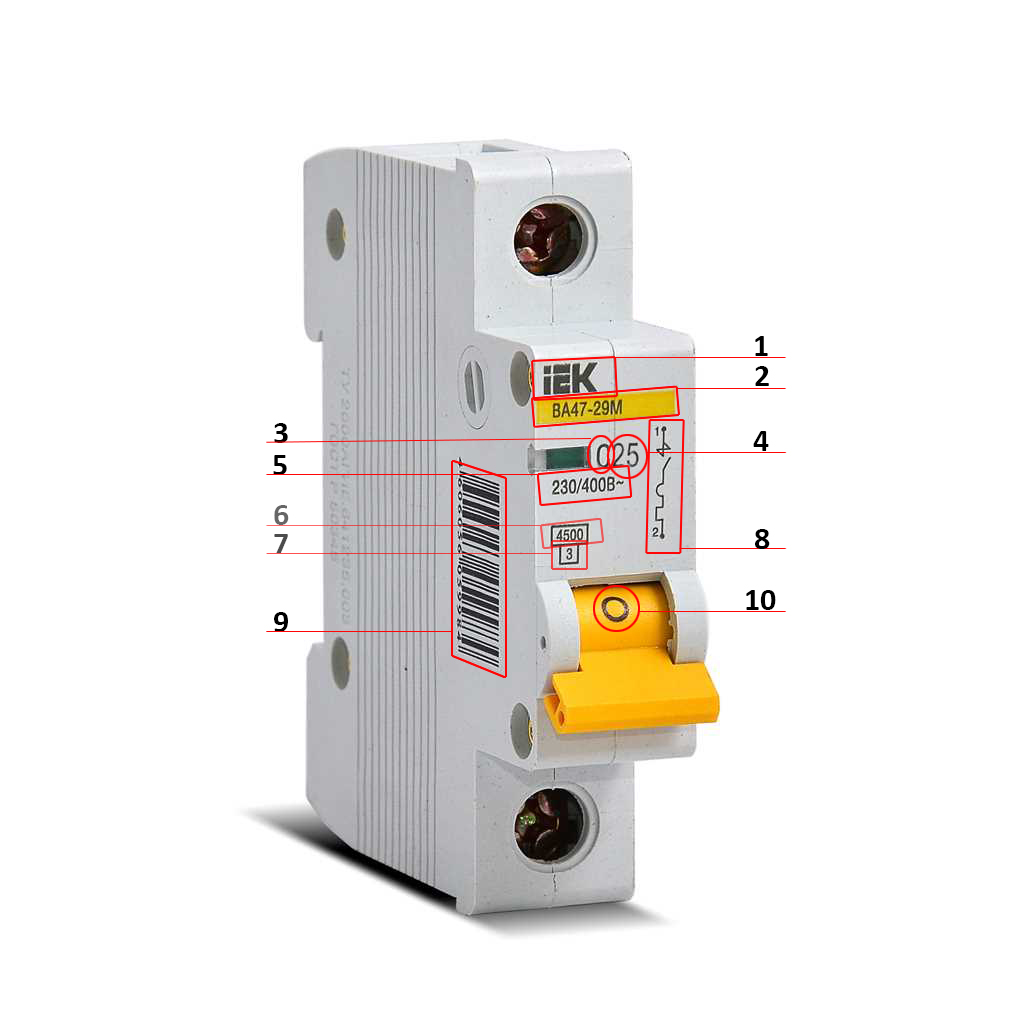

Každé zařízení je na přední straně označeno speciální otěruvzdornou barvou a je označeno alfanumerickým značením, díky kterému lze určit všechny jeho technické vlastnosti.

Bez ohledu na to, který výrobce vyrobil automatické, značení zařízení se provádí podle jednotných zásad.

1) Logo nebo název výrobce je umístěn na horní straně zařízení. Největší poptávkou mezi profesionálními elektrikáři jsou automatické jističe (AB) výrobců Legrand, ABB, hager, Schneider Electric nebo IEK, které se již řadu let osvědčují jako bezproblémové.

2) Série přístrojů, která se skládá z několika písmen a číslic, umožňujících identifikovat jistič mezi sortimentem výrobků vyráběných závodem. Podle alfanumerického kódu, který je vytištěn na vypínači, můžete určit některé jeho vlastnosti nebo zda zařízení patří do určité cenové kategorie.

3) Označení, které umožňuje zjistit parametry, při kterých tepelná spoušť odpojí celý elektrický obvod nebo jeho určitou část při připojení zátěže přesahující povolené zatížení nebo zkratu. Toto označení se nazývá „časově aktuální charakteristiky“ a je označeno písmeny latinské abecedy “A”; “B”; “C”; “D”; “K”nebo “Z”.
V soukromých domech, bytech, administrativních prostorách, vzdělávacích a zdravotnických zařízeních, obchodních komplexech atd. se používají zařízení třídy “B” nebo “C”. třída AB “D” se používají ve výrobě k ochraně elektromotorů nebo instalací s vysokými startovacími proudy a tříd “K” и “Z” jsou instalovány k ochraně sítí se specializovanými provozními podmínkami.

4) Proudové zatížení zařízení (nominální hodnota), udávající aktuální hodnotu, při které bude automatické vypínací zařízení pracovat bez vypnutí po celou dobu provozu. Při výběru jističe pro konkrétní provozní podmínky je třeba vzít v úvahu, že hodnota jmenovitého proudového zatížení je udávána pro okolní teplotu +30˚C. Pokud tedy okolní teplota překročí -30˚C, zařízení může odpojit obvod od napájení, i když jím protéká jmenovitý proud.

5) Maximální napětí, pro které je zařízení navrženo, se nachází pod proudovým charakteristickým časovým označením a hodnotou jmenovité proudové zátěže jističe. Tato hodnota je uvedena ve voltech, což označuje typ napětí:

Jističe střídavého napětí jsou určeny pro použití v jednofázových i třífázových sítích. V označení se to odráží jako zlomkové číslo, přičemž první číslice je uvedena pro jednofázové sítě a druhá pro třífázové sítě (jako na obrázku).

6) Maximální zkratový proud (vypínací schopnost jističe), vyjádřený v ampérech (A). Tento parametr udává velikost proudu, ke kterému dojde při zkratu v obvodu, který může projít přes jistič, odpojit systém od napětí, ale nepoškodí samotné zařízení.

7) Třída omezení proudu, pomocí které můžete určit maximální dobu, po kterou bude automat vystaven zkratovým proudům, než dojde ke spuštění elektromagnetické spouště. Čím kratší je doba vystavení nadproudu způsobenému zkratem na elektrickém obvodu, tím menší je stupeň jeho poškození.
V závislosti na době omezení proudu jsou jističe rozděleny do tří tříd:

— 1 – doba průchodu zkratových proudů zařízením nepřekročí 10 ms;

— 2 – doba průchodu zkratových proudů zařízením je v časovém intervalu 6 až 10 ms;

— 3 – maximální doba působení zkratových proudů se liší 2,5 až 6 ms.

Zařízení první třídy nemají rozlišovací označení. Zda jistič patří do druhé nebo třetí třídy proudového omezení, lze určit digitálním označením „2“ nebo „3“ ohraničeným černým čtvercem.

8) Konvenčně grafický obrázek. Grafický nákres ukazuje umístění tepelných a elektromagnetických spouští a také sériové číslo kontaktů. U jednopólových jističů je kontakt, ke kterému je připojen fázový vodič, označen číslem „1“ a kontakt, ke kterému je připojena zátěž, je označen „2“. U zařízení pro třífázové sítě jsou horním kontaktům přiřazena lichá označení počínaje číslem „1“ a spodním kontaktům jsou přiřazena sudá čísla počínaje číslem „2“. Kromě toho může být na jističích poblíž jedné ze svorek latinské písmeno „N“. K této svorce je připojen nulový pracovní vodič. U DC jističů jsou svorky označeny „+“ a „-“.

9) Čárový kód pro identifikaci jistič. Označení pomáhá zjistit informace o zemi původu zařízení.

10) Indikátor, který ukazuje, v jakém stavu je jistič: v provozu nebo je obvod bez napětí.

Se znalostí zásad značení bude nejen odborný elektrikář, ale i běžný člověk schopen správně vybrat jistič pro konkrétní elektrický obvod.
